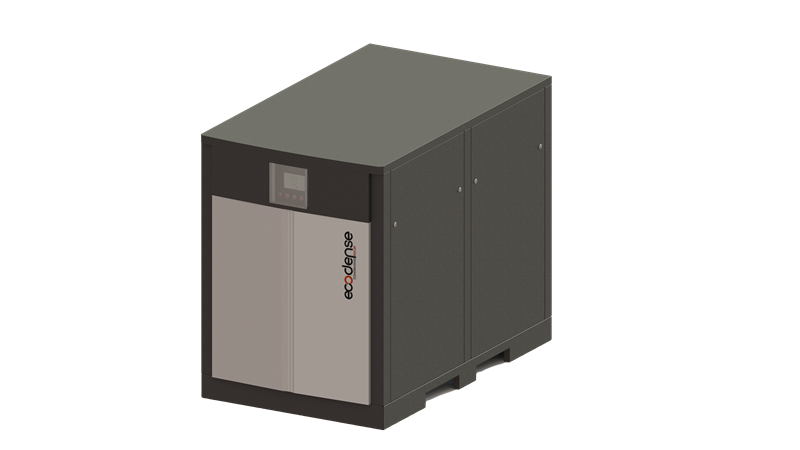

CELL-CONDENSE-SS Serisi

Premix yoğuşma teknolojisi ve mikro alevli metal fiber kaplı çelik brülör ile yüksek verim,

Paslanmaz çelik eşanjörde ki arttırılmış yüzey alanı ve sac kalınlığı ile yüksek performans ve uzun ömürlü dayanım,

Kazana entegre manyetik tortu tutucu ile eşanjör koruma güvenliliği

Kollektörlü yapı sayesinde düşük karşı basınç,

Tek veya birkaç kazanının arızalanması durumunda diğer kazanların sorunsuz çalışması,

Tekli kazanda 290,420,560,700,840,1000,1120,1260,1400,1540,1680, olmak üzere 11 farklı geniş kapasite seçeneği,

Kaskad sistemlerde 16 adet kazanın kaskad bağlantı imkanı sayesinde 26,880kW‘a kadar geniş ısıl kapasite seçeneği,

5:1 modülasyonla çalışma ile enerji tasarrufu,

Kullanım kolaylığı sağlayan aydınlatmalı LCD panel,

Günlük ve haftalık çalışma takvimi programlama,

Yaz ve kış dönemsel ısı programı hazırlama,

Doğalgaz ve LPG ile kullanılabilme,

Düşük ses seviyelerinde çalışma,

Donma koruma özelliği,

Düşük NOx ve CO emisyon oranları ile çevre dostu.

TEKNİK ÖZELLİKLER BİRİM CELL
CONDENSE
SS-290 CELL
CONDENSE
SS-420 CELL
CONDENSE
SS-560 CELL
CONDENSE
SS-700 CELL
CONDENSE
SS-840 CELL
CONDENSE
SS-1000 CELL
CONDENSE
SS-1120 CELL
CONDENSE
SS-1260 CELL
CONDENSE
SS-1400 CELL
CONDENSE
SS-1540 CELL
CONDENSE
SS-1680 Isıl Kapasite Maksimum Isıtma Kapasitesi kW 280 405 533 676 800 964 1080 1217 1371 1500 1641 Minimum Isıtma Kapasitesi kW 20 20 20 20 20 20 20 20 20 20 20 Isıtmada Maksimum Isı Çıkışı (80°C / 60°C) kW 270 392 515 653 774 931 1041 1179 1321 1451 1590 Isıtmada Minimum Isı Çıkışı (80°C / 60°C) kW 19,5 19,5 19,5 19,5 19,5 19,5 19,5 19,5 19,5 19,5 19,5 Isıtmada Maksimum Isı Çıkışı  (50°C / 30°C) kW 264 426 560 710 840 1014 1135 1280 1440 1578 1725 Isıtmada Minimum Isı Çıkışı (50°C / 30°C) kW 21,5 21,5 21,5 21,5 21,5 21,5 21,5 21,5 21,5 21,5 21,5 Isıl Verim Verim @ Pmaks. (80°C / 60°C) % 96,4 96,8 96,6 96,6 96,8 96,6 96,4 96,9 96,4 96,7 96,9 Verim @ Pmin. (80°C / 60°C) % 97,5 97,5 97,5 97,5 97,5 97,5 97,5 97,5 97,5 97,5 97,5 Verim @ Pmaks. (50°C / 30°C) % 105 105,2 105,1 105 105 105,2 105,1 105,2 105 105,2 105,1 Verim @ Pmin. (50°C / 30°C) % 107,5 107,5 107,5 107,5 107,5 107,5 107,5 107,5 107,5 107,5 107,5 Verim @ %30 (30°C) % 107,2 107,2 107,1 107,1 107,3 107,2 107,2 107,2 107,2 107,2 107,2 Kullanım Suyu Devresi Sıcak su tankı sıcaklık ayar aralığı °C 30-65 30-65 30-65 30-65 30-65 30-65 30-65 30-65 30-65 30-65 30-65 Isıtma Devresi Maksimum Isıtma Sıcaklığı °C 90 90 90 90 90 90 90 90 90 90 90 Su Hacmi L 21 32 41 51 60 70 79 90 99 108 117 Maksimum Isıtma Suyu Basıncı  bar 6 6 6 6 6 6 6 6 6 6 6 Minimum Isıtma Suyu Basıncı  bar 1 1 1 1 1 1 1 1 1 1 1 Su Direnci ΔT = 20 °C mbar 360 360 380 370 380 420 420 420 420 420 420 Gaz Özellikleri Gaz Tipi – G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 Gaz Giriş Basıncı (G20) mbar 20 20 20 20 20 20 20 20 20 20 20 Maksimum Kapasitedeki Gaz Tüketimi  Nm³/h 29,19 42,22 55,56 70,47 83,39 100,49 112,58 126,86 142,92 156,36 171,06 Minimum Kapasitedeki Gaz Tüketimi  Nm³/h 2,08 2,08 2,08 2,08 2,08 2,08 2,08 2,08 2,08 2,08 2,08 Yanma Özellikleri Maksimum Baca Gazı Sıcaklığı (50°C / 30°C) °C 50 50 50 50 50 50 50 50 50 50 50 Maksimum Baca Gazı Sıcaklığı (80°C / 60°C) °C 75 75 75 75 75 75 75 75 75 75 75 NOx Emisyon Sınıfı (EN 15502-1+A1) – 6 6 6 6 6 6 6 6 6 6 6 Elektrik Özellikleri Elektrik Beslemesi V / Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 Koruma Sınıfı IP X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D X4D Enerji Tüketimi W 640 960 1280 1600 1920 2240 2560 2880 3200 3520 3840 Kullanılacak Sigorta Akım Değeri A 6 6 6 6 6 6 6 6 6 6 6 Eşanjör Eşanjör Miktarı adet 2 3 4 5 6 7 8 9 10 11 12 Tesisat Bağlantı Özellikleri Gaz Bağlantısı Boru Çapı inch 1 1/2″ 2″ 2″ 2 1/2″ 2 1/2″ 2 1/2″ 2 1/2″ 2 1/2″ 2 1/2″ 2 1/2″ 2 1/2″ Isıtma Devresi Giriş ve Çıkış Boru Çapı inch 2″ 2 1/2″ 2 1/2″ 3″ 3″ 4″ 4″ 5″ 5″ 5″ 5″ Genel Özellikler Net Ağırlık kg 258 360 440 540 620 730 810 930 1010 1100 1180 Baca Çapı mm 200 200 200 200 200 250 250 300 300 300 300 G 20 Doğalgaz

MODEL	W (mm)	H (mm)	L (mm)	C1 (mm)	C2 (mm)	C3 (mm)	C4 (mm)	C5 (mm)	C6 (mm)	C7 (mm)
CELL-CONDENSE-SS 290	750	1473	1585	197	340	1293	225	428	630	537
CELL-CONDENSE-SS 420	1250	1613	1545	188	787	1415	373	625	1082	480
CELL-CONDENSE-SS-560	1250	1613	1545	188	787	1415	373	625	1082	480
CELL-CONDENSE-SS-700	1250	1613	2090	195	795	1415	373	625	1082	480
CELL-CONDENSE-SS-840	1250	1613	2090	195	795	1415	373	625	1082	480
CELL-CONDENSE-SS-1000	1250	1613	2635	207	795	1418	373	625	1082	480
CELL-CONDENSE-SS-1120	1250	1613	2635	207	795	1418	373	625	1082	480
CELL-CONDENSE-SS-1260	1250	1613	3310	220	756	1390	370	625	1080	480
CELL-CONDENSE-SS-1400	1250	1613	3310	220	756	1390	370	625	1080	480
CELL-CONDENSE-SS-1540	1250	1613	3860	220	756	1390	370	625	1080	480
CELL-CONDENSE-SS-1680	1250	1613	3860	220	756	1390	370	625	1080	480
